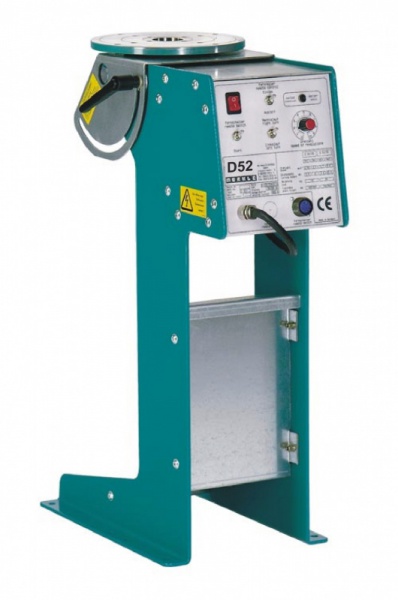

Позиционер Merkle D52/70 (вращатель)
Серия D52/25 и D52/70 – это позиционные устройства для сварки штучным электродом, сварки MIG, MAG-TIG, плазменной сварки и плазменной резки.
Приспособления различаются только диапазоном скорости (см. тех. хар-ки). Опорная плата диаметром 250мм может принимать любое положение в пределах наклона до 135°. Сквозное отверстие 10мм радиусом ¼” есть в каждом устройстве этой серии. На патрон через отверстие может подаваться сжатый воздух или охладитель, а к обрабатываемой детали – продувочный газ.
Отверстие в центре имеет диаметр 50мм. Скорость может быть бесступенчатой. Привод – мотор 24В с червячной передачей. Электронное управление находится в закрытом корпусе. Элементы управления расположены на передней панели. Между регулятором скорости, мотором и питающей сетью существует гальваническая развязка. Питание 24В подается через трансформатор. Токоприемник установлен изолированно и может выдерживать максимальную нагрузку в 400А/34В на 80% времени включения.
Доступны 2 вида сварочных столов, настольные и напольные:
